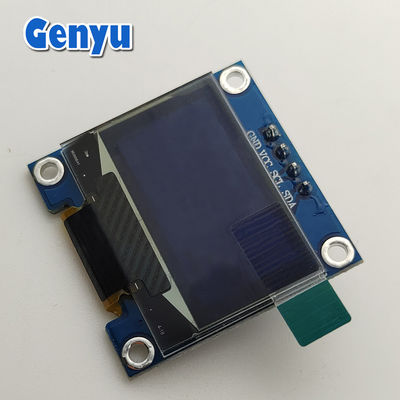

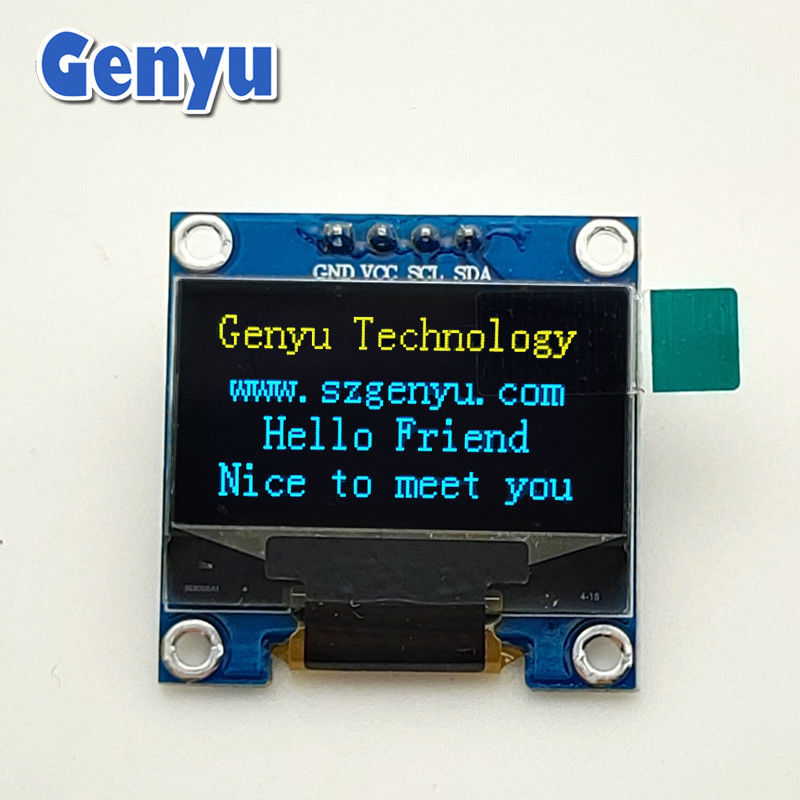

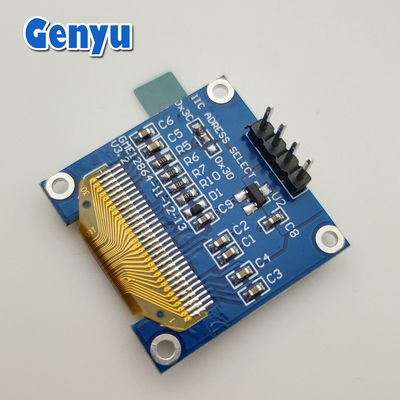

SSD1306 0,96' OLED дисплейный модуль Y&B 128x64 точки 4PIN I2C интерфейс

0.96 дюймовый OLED дисплейный модуль Y&B 128x64 точки SSD1306 4PIN I2C интерфейс

Спецификации 0,96-дюймового OLED-модуля:

1. Размер дисплея:

   • Диагональный размер0,96 дюйма.

   • Активная зонаПримерно 21,74 мм х 10,86 мм.

2. Резолюция:Обычно128х64 пикселя

3. Тип OLED:

   • Монохромные: доступен в одном цвете, например, белый, синий или желтый.

   • Двухцветные: отображает два цвета, например желтый и синий, разделенные горизонтально.

4. Управляющий модуль:

   • SSD1306: Наиболее часто используемый контроллер для 0,96-дюймовых OLED-дисплеев.

   • SH1106: Другой совместимый контроллер, обычно с аналогичной функциональностью.

5. Интерфейс:

   • I2C: по умолчанию для большинства 0,96-дюймовых OLED-модулей; использует два провода (SDA, SCL) для передачи данных.

   • ППИ: Некоторые варианты поддерживают SPI для более быстрой связи.

6. Потребности в электроэнергии:

   • Напряжение: обычно3.3Вили5В(в зависимости от модуля).

   • Низкое энергопотребление из-за самоизлучающегося характера ОЛЭД.

7. Угол обзора:

   • Широкие углы обзора, обычно до170°.

8. Соотношение контраста:

   • Чрезвычайно высокий, обычно10,000:1, обеспечивая четкий текст и графику.

9. Форма фактора:

   • Компактный и легкий, что делает его подходящим для ограниченного пространства.

Подробные параметры:

OLED-экраны (от 0,42 дюйма до 3,12 дюйма):

Мы в основном разрабатываем малые и средние OLED-дисплеи, в том числе 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" и 3,12 "и т.д.

Подключение 0,96 дюймового OLED-модуля:

1Проводка (интерфейс I2C):

• ВКК: подключение к питанию 3.3V или 5V (в зависимости от модуля).

• ГНДЗемное соединение.

• SCL: подключается к кнопке часов I2C (например, A5 на Arduino Uno).

• SDA: подключается к I2C-пину данных (например, A4 на Arduino Uno).

2. Проводка (SPI интерфейс)(если поддерживается):

• ВККЭлектроснабжение.

• ГНДНа земле.

• SCLСерийные часы.

• МОСИ"Мастер из раба в".

• CSВыберите чип.

• DC: Данные/Контроль.
