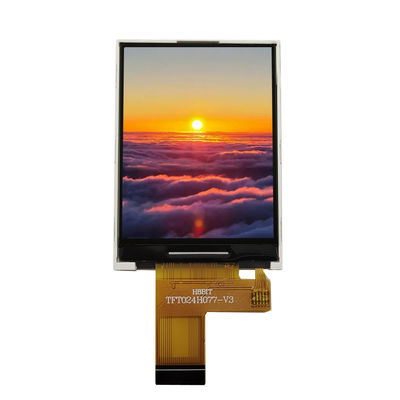

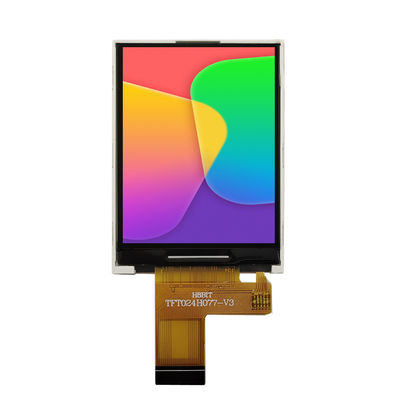

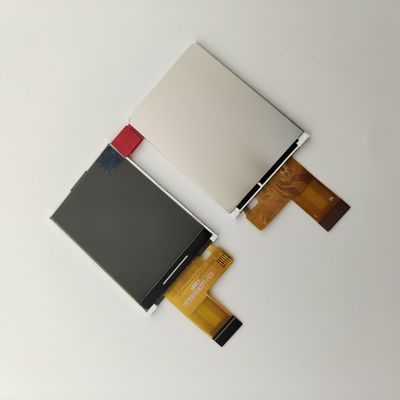

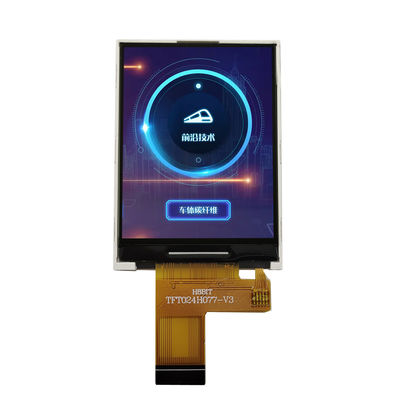

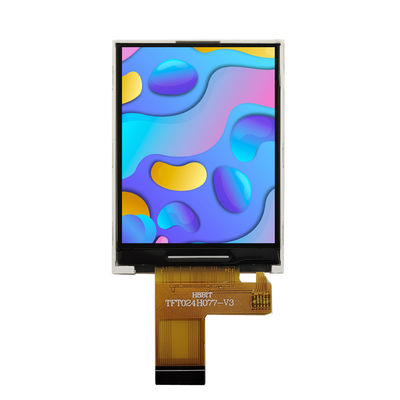

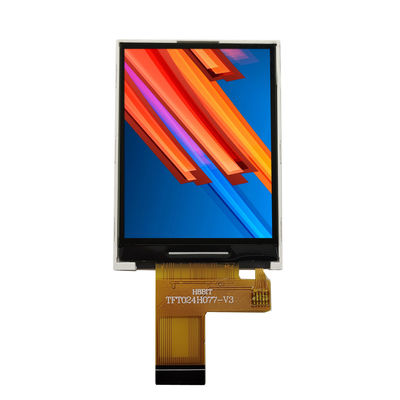

2.4 дюймовый полноцветный TFT LCD дисплей 240x320 точек 24pin 16-битный параллельный

2.4 дюймовый полноцветный TFT LCD дисплей 240x320 точек 24pin 16-битный параллельный

Наименование марки: Genyu
Номер модели: GY-TFT024H077
МОК: 1000 штук
цена: Подлежит обсуждению
Условия оплаты: T/T, PayPal, западное соединение, MoneyGram, кредитная карточка
Способность к поставкам: 300 тыс. шт/месяц
Подробная информация
Место происхождения:
КНР
Сертификация:
RoHS, ISO9001: 2015
Размер панели:
2.4 дюйма (по диагонали)
Разрешение LCD:
240x320 точек
Угол обзора:
Двенадцать.
Управляющий модуль:
ILI9341V
Соединитель FPC:
24pin
интерфейс:
16-разрядный параллельный, MCU
Яркость:
250 Cd/m2
Упаковывая детали:
Противопластиковые подносы и картонные коробки
Поставка способности:
300 тыс. шт/месяц
Выделить:

24-конечный TFT LCD дисплей

,

Полноцветный TFT LCD экран

,

TFT LCD дисплей 240x320 точек

Описание продукта
Параметры ЖК
Нет, нет, нет. ИТМ Спецификации
1 Наименование продукта 2.4-дюймовый полноцветный TFT LCD дисплей
2 Тип ЖК TN Трансмиссивный, QVGA
3 Угол обзора Двенадцать.
4 Резолюция
240х320 точек
5 Рабочее напряжение 20,8 ~ 3,3 В
6 Операционная температура -20 ~ +70°C
7 Температура хранения -30 ~ +80°C
8 Коннектор FPC 24 булавки, типа ZIF
9 Стрелка 0.5 мм
10 Водитель IC ((COG) ILI9341
11 Интерфейс MCU 16-битный параллельный
12 Тип заднего освещения 4 светодиода, белый
13 Потребление энергии VF=3.2V, IF=20*4mA
14 Яркость 250 cd/m2
15 Размер контуры 42.72 ((W) * 60.26 ((H) * 2.3 ((T) мм
16 Активная зона 36.72 ((W) * 48.96 ((H) мм
17 Панель касания Без



2.4 дюймовый полноцветный TFT LCD дисплей 240x320 точек 24pin 16-битный параллельный 0

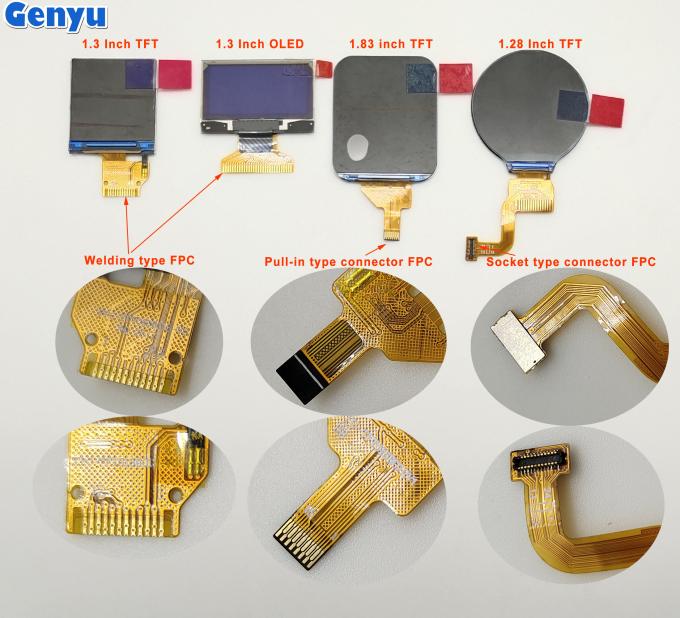

TFT экраны (0,96 дюйма ~ 10,1 дюйма)



Мы в основном разрабатываем малые и средние размеры ТФТ ЖК-экранов, в том числе 0,96", 1,06", 1,14", 1,28", 1,3", 1,44", 1,54", 1,69", 1,77", 1,83", 1,99", 2,0", 2,2", 2,4", 2,8", 2,95", 3,13", 3,2", 3,5", 3,97", 4.3 "5", 5,5", 7", 8" и 10,1" и т.д.

Кроме того, мы можем настроить FPC, интерфейс, сенсорную панель, крыло стекла и подсветку на основе ваших требований.

Пожалуйста, дайте мне знать ваши требования, мы предложим несколько моделей для вашего опционального.



2.4 дюймовый полноцветный TFT LCD дисплей 240x320 точек 24pin 16-битный параллельный 1







Примечания: Различия между TN TFT и IPS TFT?



TN (Twisted Nematic)



Его принцип работы заключается в том, что на верхнем и нижнем слоях панели находятся поляризаторы, и направления передачи двух поляризаторов перпендикулярно друг другу.Молекулы жидких кристаллов расположены в 90° изгиб от верхнего слоя к нижнему слою в пространстве.



При отсутствии напряжения питания жидкий кристалл находится в естественном состоянии.и свет, испускаемый из нижнего слоя, будет скручен на 90° после прохождения через межкристаллический слой жидких кристаллов, чтобы он мог плавно проходить через верхний слой.



Когда напряжение питания накладывается между двумя слоями, создается электрическое поле, в это время жидкий кристалл будет отклоняться и располагаться вертикально.и свет его не будет искривлен,Так что свет не может пройти через нижний слой.



Это обеспечивает управление пикселем освещения подсветка.





IPS (встроенное переключение или Super TFT)



IPS, как и технология TN+Film, изменяет направление поляризации света через искривление жидкого кристалла, тем самым влияя на передачу света.



Разница заключается в том, что электроды IPS находятся на одной стороне панели, положительные и отрицательные электроды распределены,и вращение молекул жидких кристаллов происходит в горизонтальном направленииПосле того, как жидкий кристалл скручивается, направление ориентации все еще параллельно стеклянной подложке.



Поскольку молекулы жидких кристаллов расположены горизонтально, угол обзора может быть расширен до более чем 170° с помощью технологии IPS или Super TFT, как угол обзора CRT-мониторов.



IPS также называют технологией жесткого экрана, и ее горизонтально движущаяся молекулярная структура обеспечивает более прочную и стабильную жидкокристаллическую структуру по сравнению с ТН.







ТФТПрименение:



1Медицинское изобразительное оборудование

В медицинских устройствах, таких какУльтразвуковые аппараты,Рентгеновские системы, исистемы мониторинга пациентов, и т.д.



2Потребительская электроника

Например,Игровые консоли, MP3/MP4 плееры, электронные считыватели и т.д.



3Промышленное применение

ТФТ-дисплеи используются в различных системах промышленного управления и процессах автоматизации.



4Телекоммуникации и сети

В сетевых устройствах, таких какмаршрутизаторы,Модемы, ипереключатели, и т.д.



5.Умные домашние устройства

Включая умные термостаты, системы безопасности и контроллеры домашней автоматики.



2.4 дюймовый полноцветный TFT LCD дисплей 240x320 точек 24pin 16-битный параллельный 2



Частые вопросы
1В: Где находится ваш завод?

А.Наш офис находится в Шэньчжэне, Гуандун и наша фабрика находится в провинции Цзянси.

2Вопрос: Вы предлагаете бесплатный образец?
Ответ: За первое сотрудничество будут взиматься сборы за образцы, а сумма будет возвращена на стадии массового заказа.

3Вопрос: Сколько времени для доставки?
Ответ: для образцов: 2-3 недели. для массового производства: 4-6 недель.
4. Q: Вы можете поддержать настройку?
А: Да.относительно TFT LCD, интерфейс, кабель FPC, BАкклайт, крыло стекла и сенсорные панелиможно настроить.

5. Вопрос: Могу ли я получить более низкую цену на TFT LCD?

О: Да, более дешевая цена при заказе больших/больших количеств.



6В: Как вы контролируете качество продукции?

Ответ: Все продукты проверяются на 100% перед отправкой.



7Вопрос: Вы можете предоставить техническую поддержку?

А: Да.Мы предоставим подробные спецификации и код инициализации.
