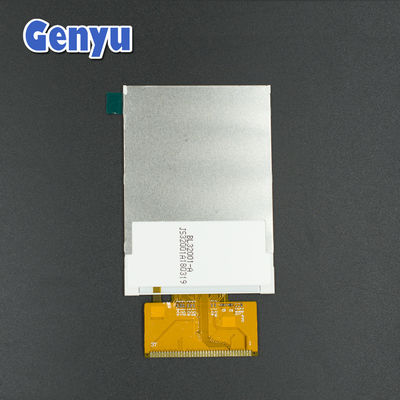

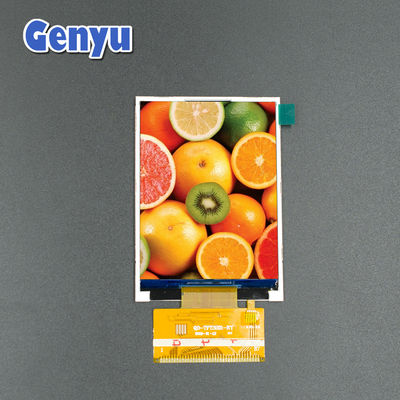

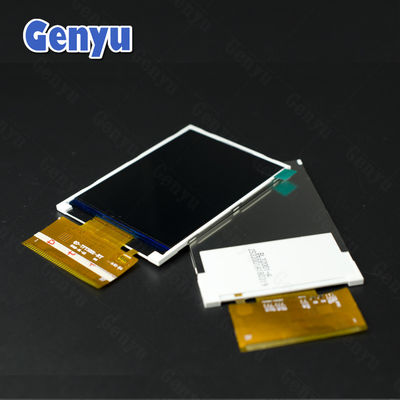

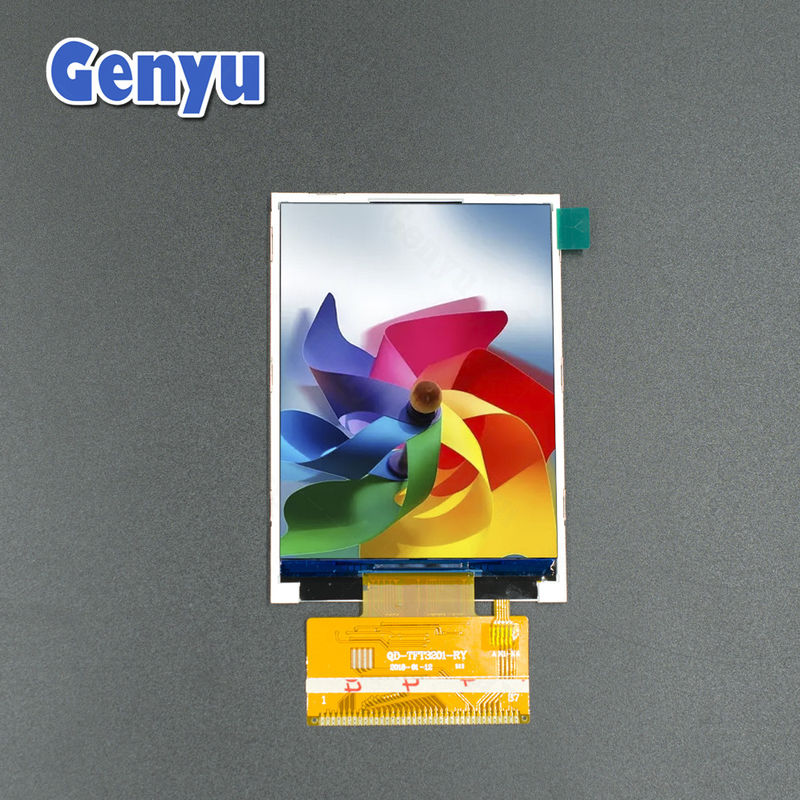

MCU интерфейс 3,2-дюймовый TFT LCD экран 240x320 пикселей ILI9341 37pin FPC

MCU интерфейс 3,2-дюймовый TFT LCD экран 240x320 пикселей ILI9341 37pin FPC

Наименование марки:	Genyu
Номер модели:	GY32001A0-00
МОК:	1000 штук
цена:	Подлежит обсуждению
Условия оплаты:	T/T, PayPal, западное соединение, MoneyGram, кредитная карточка
Способность к поставкам:	300 тыс. шт/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КНР

Сертификация:

RoHS, ISO9001: 2015

Размер панели:

3.2 дюйма (по диагонали)

Разрешение LCD:

240x320 точек

Угол обзора:

Двенадцать.

Управляющий модуль:

ST7789V3

интерфейс:

MCU 8/16 бит

ФПК:

37PIN

Упаковывая детали:

Противопластиковые подносы и картонные коробки

Поставка способности:

300 тыс. шт/месяц

Выделить:

3.2 дюймовый TFT LCD экран

37-прикольный TFT LCD экран

ILI9341 3

Описание продукта

3.2 дюймовый TFT LCD экран 240x320 пикселей ILI9341 37pin FPC с интерфейсом MCU

Подключение и использование 3,2-дюймового TFT LCD:

Шаг 1Подключите экран к микроконтроллеру в соответствии с указанием.
Шаг 2: Установите необходимые библиотеки (например, Adafruit_GFX и Adafruit_ILI9341 для Arduino).
Шаг 3: Напишите код, чтобы инициировать дисплей и начать рисовать графику или отображать текст.
Шаг 4: Если экран имеет сенсорные возможности, вы также можете инициировать сенсорные функции и обрабатывать ввод пользователя.

Примеры проектов:

Метеорологическая станция Ардуино: отображать на экране данные о погоде в режиме реального времени (температура, влажность и т.д.).
Цифровые часы: небольшие часы на базе Arduino, которые показывают время и могут включать в себя другие функции, такие как сигнализация или дисплеи температуры.
Интерфейс управления для роботов: отображение данных в режиме реального времени и интерфейсов управления для роботизированных систем.
Мини-Медиаплеер: небольшой проект, отображающий фотографии, информацию о музыке или даже видео, если вы включаете поддержку воспроизведения медиа.
Игровая консоль: Простая портативная игровая система, такая как эмулятор ретро игр, может использовать этот экран для графики.

Основные параметры:

Нет, нет, нет.	ИТМ	Спецификации
1	Наименование продукта	3.2 дюймовый TFT LCD
2	Тип ЖК	TN Трансмиссивный
3	Угол обзора	Двенадцать.
4	Резолюция	240х320 точек
5	Операционная температура	-10 ~ +60°C
6	Температура хранения	-20 ~ +70°C
7	Коннектор FPC	37PIN, тип сварки
8	Водитель IC ((COG)	ILI9341V
9	Интерфейс	8/16-битная параллельная/ MCU
10	Тип заднего освещения	6-LED, белый
11	Размер контуры	55.04 ((H) * 77.7 ((V) * 2.4 ((D) мм
12	Активная зона	48.6(H)* 64.8 ((V) мм

MCU интерфейс 3,2-дюймовый TFT LCD экран 240x320 пикселей ILI9341 37pin FPC 0

ТФТ-экраны (0,42 дюйма ~ 10,11 дюйма):

Мы в основном разрабатываем TFT LCD экраны небольших и средних размеров, размеров, как ниже.

-- Вертикальный тип:0.85", 1.5", 1.69", 1.77", 1.83", 2.0", 2.2", 2.36", 2.4", 2.8", 2.95", 3.2", 3.5", 3.97", 4.3", 4.45", 4.3", 5.5", 7", 8".

---Горизонтальный тип:0.42", 2.31", 3.5", 4.3", 5.0", 7.0", 10.1".

---Тип строк:0.96", 1.05", 1.06", 1.08", 1.12", 1.14", 1.42", 1.45", 1.47", 1.65", 1.99", 2.25", 2.79", 3.13", 10.11".

---Квадратный тип:1.3", 1.44", 1.54", 3.95".

--- Круглая форма:0.71", 0.9", 0.99", 1.28", 1.32", 1.45", 1.46", 1.6", 2.1", 2.76", 3.54".

--- RTP

--- CTP

---Заднее освещение

Некоторые детали могут быть настроены на основе ваших требований,

включая FPC, интерфейс, сенсорную панель, крыло стекла и подсветку.

MCU интерфейс 3,2-дюймовый TFT LCD экран 240x320 пикселей ILI9341 37pin FPC 1

Технические характеристики:

1.Технология TFT (транзистор тонкой пленки)

ТФТ-дисплей: Технология тонкопленочных транзисторов - это тип активного матричного ЖК-дисплея, где каждый пиксель контролируется транзистором.Это приводит к лучшему качеству изображения с более четкими цветами и более быстрыми частотами обновления, чем старые пассивные матричные ЖК-дисплеи.
Подсветка: Экран использует светодиодный подсвет, который помогает освещать экран, делая его видимым при различных условиях освещения.
Угол обзора: ТФТ-экраны имеют приличные углы обзора, но они могут быть не такими широкими, как более продвинутые технологии экрана, такие как IPS (In-Plane Switching).

2.Варианты интерфейса

SPI (серийный периферийный интерфейс): Наиболее распространенный интерфейс для этих экранов, особенно в встроенных системах.Arduino,ESP32,STM32, и т.д.).
Параллельно: Некоторые 3,2-дюймовые TFT-дисплеи используют параллельныеL-коммуникация, которая требует большего количества пинов, но обеспечивает более быструю передачу данных.

Частые вопросы

1В: Где находится ваш завод?

А.Наш офис находится в Шэньчжэне, Гуандун и наша фабрика находится в провинции Цзянси.

2Вопрос: Вы предлагаете бесплатный образец?

Ответ: За первое сотрудничество будут взиматься сборы за образцы, а сумма будет возвращена на стадии массового заказа.

3Вопрос: Сколько времени для доставки?

Ответ: для образцов: 2-3 недели. для массового производства: 4-6 недель.

4. Q: Вы можете поддержать настройку?

О: Да, интерфейс, кабель FPC, подсветка, стекло покрытия и сенсорные панелиможно настроить.

5. Вопрос: Могу ли я получить более низкую цену на TFT LCD?

О: Да, более дешевая цена при заказе больших/больших количеств.

6В: Как вы контролируете качество продукции?

Ответ: Все продукты проверяются на 100% перед отправкой.

7Вопрос: Вы можете предоставить техническую поддержку?

А: Да.Мы предоставим подробные спецификации и код инициализации.
