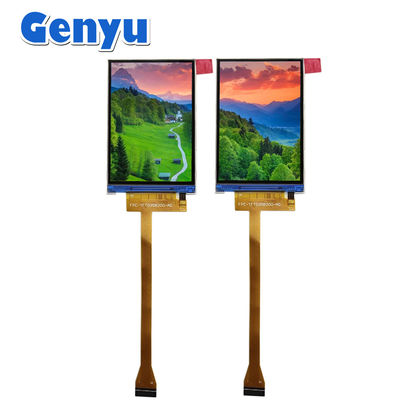

ST7796 3,5 дюймовая ТФТ ЖК-панель 320x480 точек RGB цвет 24pin 8-битный параллельный

ST7796 3,5 дюймовая ТФТ ЖК-панель 320x480 точек RGB цвет 24pin 8-битный параллельный

Наименование марки: Genyu
Номер модели: GY-TFT035B200
МОК: 1000 штук
цена: Подлежит обсуждению
Условия оплаты: T/T, PayPal, западное соединение, MoneyGram, кредитная карточка
Способность к поставкам: 300 тыс. шт/месяц
Подробная информация
Место происхождения:
КНР
Сертификация:
RoHS, ISO9001: 2015
Размер панели:
3.5 дюймов (по диагонали)
Разрешение LCD:
точки 320x480
Угол обзора:
Двенадцать.
Управляющий модуль:
ST7796U
интерфейс:
8-битный параллельный, MCU
ФПК:
24pin
Упаковывая детали:
Противопластиковые подносы и картонные коробки
Поставка способности:
300 тыс. шт/месяц
Выделить:

ТФТ ЖК-панель 320x480

,

дисплей 320x480 TFT LCD

,

24-конечная ТФТ ЖК-панель

Описание продукта

3.5 дюймовая ТФТ ЖК-панель 320x480 точек RGB цвет ST7796 24 пин 8-битный параллельный





Типы ТФТ ЖК-панелей

  1. Стандартный TFT LCD:

    • Основные ТФТ-панели используются в широком спектре приложений, включая небольшие дисплеи для встроенных систем, мониторов и ноутбуков.RGB (красный, зеленый, синий)дисплеи на основе пикселей.
  2. IPS (встроенное переключение) TFT:

    • Технология IPS является обновлением традиционных TFT-LCD, которые повышают точность цветов и углы обзора.IPS TFTдисплеи часто используются в смартфонах, планшетах и профессиональных мониторах, потому что они обеспечивают лучшую цветовую консистенцию и более широкие углы просмотра.
  3. TN (Twisted Nematic) TFT:

    • TN TFTЭто наиболее распространенный и экономичный тип TFT. Он имеет более быстрое время отклика, но часто страдает от более низкой точности цвета и более узких углов обзора по сравнению с IPS или VA панелями.

ST7796 3,5 дюймовая ТФТ ЖК-панель 320x480 точек RGB цвет 24pin 8-битный параллельный 0







Основные параметры:



Нет, нет, нет. ИТМ Спецификации
1 Наименование продукта 3.5 дюймовый TFT LCD
2 Тип ЖК BOE, TN, HVGA
3 Угол обзора Двенадцать.
4 Резолюция
320х480 точек
5 Операционная температура -20 ~ +70°C
6 Температура хранения -30 ~ +80°C
7 Коннектор FPC 24 PIN, 0,5 мм PITCH
8 Водитель IC ((COG) ST7796U
9 Интерфейс 8-битный параллельный
10 Тип заднего освещения

6-LED, белый

11 Размер контуры

54.46 ((H) * 82.94 ((V) * 2.2 ((D) мм

12 Активная зона
48.96(H)* 73.44 ((V) мм



ST7796 3,5 дюймовая ТФТ ЖК-панель 320x480 точек RGB цвет 24pin 8-битный параллельный 1







ТФТ-экраны (0,42 дюйма ~ 10,11 дюйма):



Мы в основном разрабатываем TFT LCD экраны небольших и средних размеров, размеров, как ниже.



-- Вертикальный тип:0.85", 1.5", 1.69", 1.77", 1.83", 2.0", 2.2", 2.36", 2.4", 2.8", 2.95", 3.2", 3.5", 3.97", 4.3", 4.45", 4.3", 5.5", 7", 8".
---Горизонтальный тип:0.42", 2.31", 3.5", 4.3", 5.0", 7.0", 10.1".
---Тип строк:0.96", 1.05", 1.06", 1.08", 1.12", 1.14", 1.42", 1.45", 1.47", 1.65", 1.99", 2.25", 2.79", 3.13", 10.11".
---Квадратный тип:1.3", 1.44", 1.54", 3.95".
--- Круглая форма:0.71", 0.9", 0.99", 1.28", 1.32", 1.45", 1.46", 1.6", 2.1", 2.76", 3.54".
--- RTP
--- CTP
---Заднее освещение


Некоторые детали могут быть настроены на основе ваших требований,
включая FPC, интерфейс, сенсорную панель, крыло стекла и подсветку.

ST7796 3,5 дюймовая ТФТ ЖК-панель 320x480 точек RGB цвет 24pin 8-битный параллельный 2







Применение TFT LCD



  1. Встроенные системы и советы по разработке:

    • TFT-дисплеи LCD обычно используются в встроенных системах (например,Arduino,Raspberry PiДля отображения пользовательских интерфейсов, панелей управления, данных датчиков и другого интерактивного контента.20,8 дюйма,30, 5 дюйма, и5 дюймов) часто используются в проектах по электронике DIY.

  2. Автомобильные дисплеи:

    • ТФТ-дисплеи используются в автомобильных системах информационно-развлекательных систем, навигационных экранах и приборных кластерах, обеспечивая высококачественный и отзывчивый интерфейс.

  3. Медицинские изделия:

    • ТФТ-дисплеи используются в медицинском оборудовании для отображения изображений, данных о пациентах и сенсорных интерфейсов в диагностических инструментах и устройствах мониторинга.

  4. Системы и киоски в точках продажи (POS):

    • Интерактивныйсенсорный экранTFT-дисплеи широко используются в POS-терминалах, киосках самообслуживания и других устройствах, ориентированных на общественность.



Частые вопросы
1В: Где находится ваш завод?

А.Наш офис находится в Шэньчжэне, Гуандун и наша фабрика находится в провинции Цзянси.

2Вопрос: Вы предлагаете бесплатный образец?
Ответ: За первое сотрудничество будут взиматься сборы за образцы, а сумма будет возвращена на стадии массового заказа.

3Вопрос: Сколько времени для доставки?
Ответ: для образцов: 2-3 недели. для массового производства: 4-6 недель.
4. Q: Вы можете поддержать настройку?
О: Да, интерфейс, кабель FPC, подсветка, стекло покрытия и сенсорные панелиможно настроить.

5. Вопрос: Могу ли я получить более низкую цену на TFT LCD?

О: Да, более дешевая цена при заказе больших/больших количеств.



6В: Как вы контролируете качество продукции?

Ответ: Все продукты проверяются на 100% перед отправкой.



7Вопрос: Вы можете предоставить техническую поддержку?

А: Да.Мы предоставим подробные спецификации и код инициализации.
