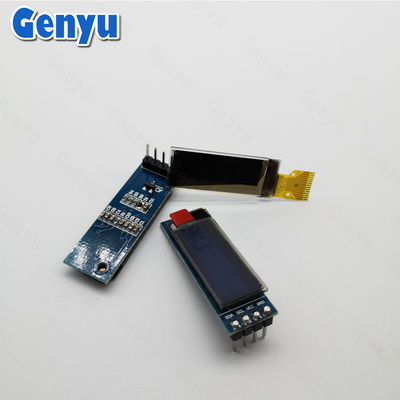

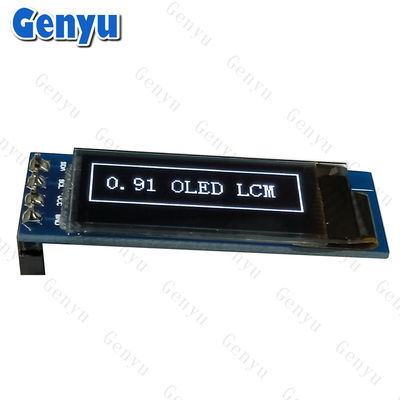

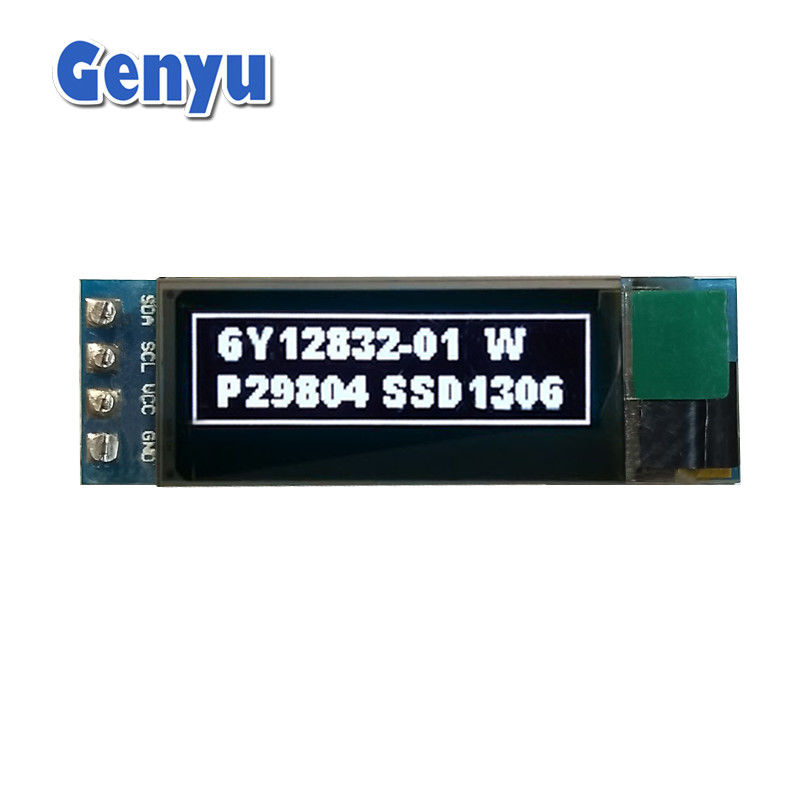

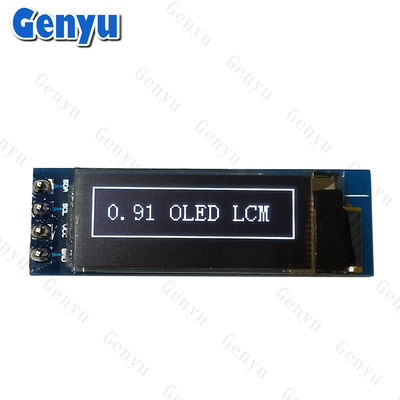

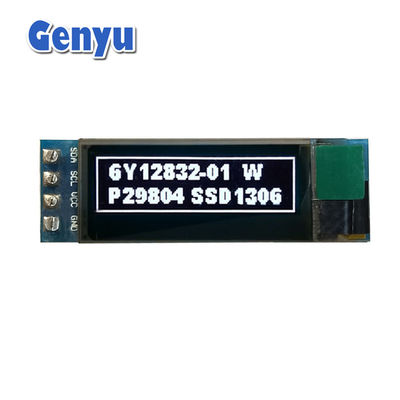

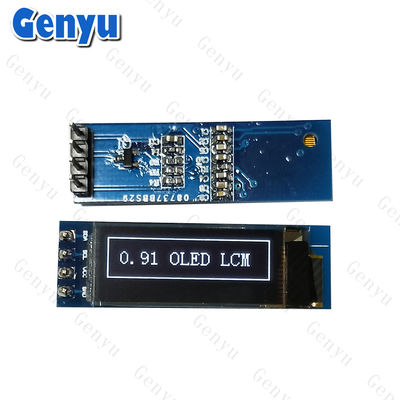

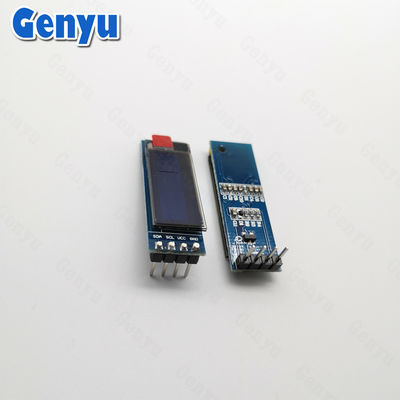

Белый 0,91 дюймовый OLED дисплейный модуль 128x32 точки SSD1306 4PIN I2C интерфейс

0.91 дюймовый OLED дисплейный модуль Белый 128x32 точки SSD1306 4PIN I2C интерфейс

Общие черты:

1. Размер дисплея:

   • Диагональный размер0,91 дюйма.

   • Резолюция:128х32пикселей, наиболее распространен для небольших дисплеев.

2. Тип OLED:Монохромные: большинство 0,91-дюймовых OLED-дисплеевмонохромный(обычно белый, синий или желтый), что означает, что они отображают один цвет на черном фоне

3. Интерфейс:

   • I2C: Большинство 0,91-дюймовых OLED-модулей используютI2Cинтерфейс для связи, который требует только двух линий данных (SDAдля данных иSCLI2C удобен для более простой проводки и более медленной скорости связи.

   • ППИ: Некоторые 0,91-дюймовые OLED-модули также могут поддерживатьППИ(Serial Peripheral Interface), что позволяет быстрее передавать данные, но требует дополнительной проводки.

4. Управляющий модуль:SSD1306: Это один из самых популярных OLED контроллеров, широко используемых в 0,91-дюймовых модулях

5. Силовое питание:OLED-дисплеи относительнонизкомощныйПо сравнению с традиционными ЖК-дисплеями, поскольку они не требуют подсветки, каждый пиксель излучает свой свет.3.3Вили5В(в зависимости от модели) работать.

6. Установка ПКБ:Жёсткие ПХБДругие поставляются с жесткими ПХБ, которые чаще встречаются ввстроенныеилинедвижимостьПриложения, такие как портативные устройства, датчики и гаджеты.

Подробная информация:

OLED-экраны (от 0,42 дюйма до 3,12 дюйма):

Мы в основном разрабатываем малые и средние OLED-дисплеи, в том числе 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" и 3,12 "и т.д.

Как использовать 0,91-дюймовый OLED PCB с Arduino:

Для подключения и использования 0,91-дюймового OLED-дисплея сArduino(или другого микроконтроллера), следуйте следующим основным шагам:

1.Проводка дисплея:

• Интерфейс I2C (наиболее распространенный):

  • ВККна 3,3 или 5 В пин на Arduino (в зависимости от характеристик дисплея).

  • ГНДк земле (GND) на Arduino.

  • SCLк пинку SCL на Arduino.

  • SDAк пинку SDA на Arduino.

• Интерфейс SPI(если применимо):

  • ВККна 3,3 или 5 вольт на Arduino.

  • ГНДк пинке GND.

  • SCK(Серийный Часы) на SCK пин на Arduino.

  • МОСИ(Master Out Slave In) на MOSI-приставку на Arduino.

  • CS(Chip Select) к любому цифровому пинну на Arduino (например, пин 10).
