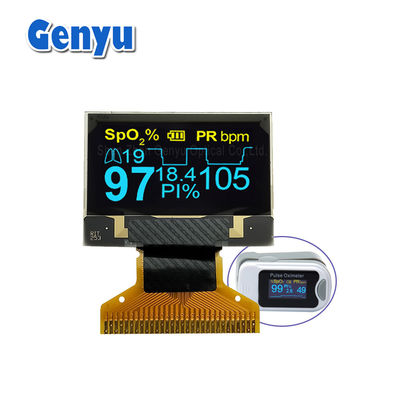

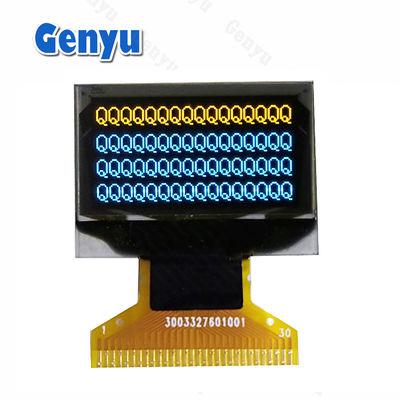

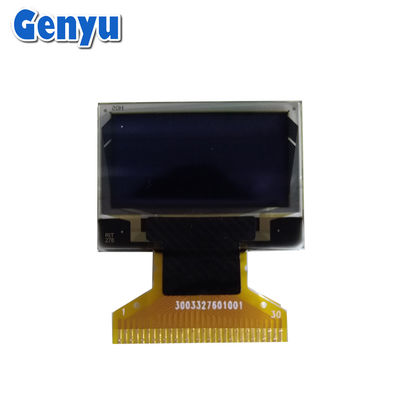

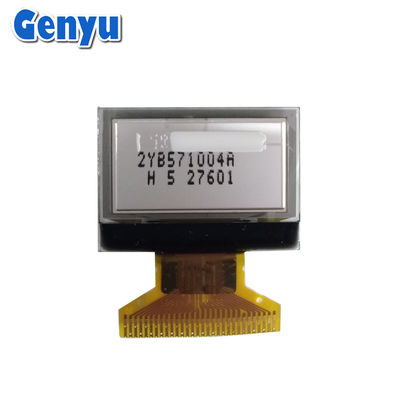

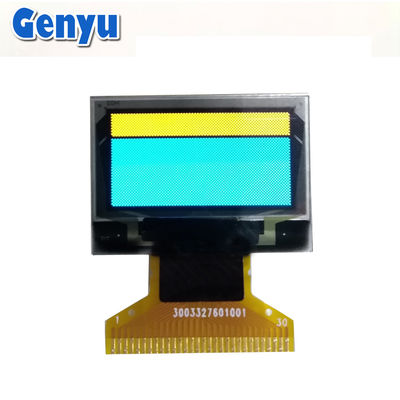

128x64 0,96 дюйма OLED дисплей Биколорный SSD1306 30PIN Серийный интерфейс

128x64 0,96 дюйма OLED дисплей Биколорный SSD1306 30PIN Серийный интерфейс

Наименование марки: Genyu
Номер модели: GY12864-04
МОК: 100 штук
цена: Подлежит обсуждению
Условия оплаты: T/T, PayPal, западное соединение, MoneyGram, кредитная карточка
Способность к поставкам: 150 тыс. шт/месяц
Подробная информация
Место происхождения:
КНР
Сертификация:
RoHS, ISO9001: 2015
Размер панели:
00,96 дюйма (по диагонали)
Резолюция:
Точки 128*64
Отображение цвета:
Желтый и синий
Управляющий модуль:
SSD1306
ФПК:
30pin
Упаковывая детали:
Противопластиковые подносы и картонные коробки
Поставка способности:
150 тыс. шт/месяц
Выделить:

0.96 дюймовый OLED дисплей Биколорный

,

0.96 дюймовый OLED экран SSD1306

,

128x64 0

Описание продукта

0.96 дюймовый OLED дисплей двуцветный 128x64 разрешение SSD1306 30PIN серийный интерфейс



Электрические характеристики:



  • Интерфейс:

    • I2C (2-проводной) или SPI (4-проводной) в зависимости от модуля (проверьте перед покупкой).

    • Интерфейс I2C использует два пинна (SCL и SDA) для связи, в то время как SPI использует больше (MOSI, MISO, SCK и CS).

  • Силовое питаниеОт 3,3 до 5 В.

  • Текущее потребление:

    • Обычно 20-30 мА при полной яркости.

    • Потребление электроэнергии значительно снижается при более низкой яркости или черном экране (поскольку OLED является самоизлучающим).



Характеристики отображения:



  • Соотношение контрастаОтлично, с настоящим черным, потому что пиксели OLED можно полностью выключить.

  • Скорость обновления: Достаточно быстро для гладкого текста и простой графики (частота обновления ~ 60 Гц или выше является типичной).

  • Перевод шрифта: Отлично подходит для отображения текста в небольших размерах и может поддерживать базовую пиксельную графику.

  • Время ответа: Быстрое время отклика без размытия движения.







Подробные параметры:



1 Наименование марки Геню
2 Номер модели GY12864-04
3 Режим отображения OLED ((Органический светоизлучающий диод)
4 Цвет Y&B
5 Размер 0.96 дюймов
6 Матрица точек 128*64 пикселя
7 Размер модуля
26.7 ((W) x19.26 ((H) x1.41 ((D) мм
8 Область просмотра 230,74 (W) x 12,864 ((H) мм
9 Активная зона 21.74 ((W) *10.86 ((H) мм
10 Размер точек 0.15 ((W) * 0.15 ((H) мм
11 Конечная точка 0.17(W) *0.17(H) мм
12 Диск IC SSD1306
13 Интерфейс 6800/8080 интерфейс, серийный интерфейс 4 провода, I2В
14 Коннектор FPC 30PIN, сварка
15 Напряжение VDD=1,65~3,3V, Vin=3,5~4,2V
16 Угол обзора 160°



128x64 0,96 дюйма OLED дисплей Биколорный SSD1306 30PIN Серийный интерфейс 0







OLED-экраны (от 0,42 дюйма до 3,12 дюйма):



Мы в основном разрабатываем малые и средние OLED-дисплеи, в том числе 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" и 3,12 "и т.д.


В зависимости от ваших требований, мы можем настроить FPC, интерфейс, сенсорную панель и плату PCB.

Пожалуйста, дайте мне знать ваши требования, мы предложим несколько моделей для вашего опциона...



128x64 0,96 дюйма OLED дисплей Биколорный SSD1306 30PIN Серийный интерфейс 1







Пиноут (для I2C):



Обычная подсказка для096-дюймовый SSD1306 OLED (I2C)отображение:

  1. ВКК: питание (3,3 или 5 В в зависимости от системы).

  2. ГНДНа земле.

  3. SCL: Серийная часовая линия (для I2C связи).

  4. SDA: Серийная линия передачи данных (для I2C связи).

  5. ВИЭ: Перезагрузка (необязательно в зависимости от модуля).

  6. DC: Data/Command (используется для указания, являются ли отправленные данные данными команды или данными отображения).

  7. CS: Chip Select (используется для интерфейса SPI, не требуется для I2C).

Для SPI вам также понадобитсяМОСИ,SCK, иCS.





Частые вопросы
1. Q: Какие продукты вы можете предоставить?

A. 1) Дисплей LCD с индивидуальным сегментом;

2) Монохромные графические/точечные матричные LCD-дисплейные модули;

3)Модули микродисплеев OLED;

4) Цветные TFT LCD дисплеи;

5) светодиодные подсветки.



2В: Где находится ваш завод?

А.Наш офис находится в Шэньчжэне, Гуандун и наша фабрика находится в провинции Цзянси.

3Вопрос: Вы предлагаете бесплатный образец?
Ответ: За первое сотрудничество будут взиматься сборы за образцы, а сумма будет возвращена на стадии массового заказа.

4Вопрос: Сколько времени для доставки?
Ответ: Для небольших заказов: 7-15 дней. Для массового производства: 25-30 дней.

5. Вопрос: Могу ли я получить более низкую цену на OLED-дисплеи?

О: Да, более дешевая цена при заказе больших/больших количеств.



6В: Как вы контролируете качество продукции?

Ответ: Все продукты проверяются на 100% перед отправкой.
