Вертикальный тип 0,96 дюймовый OLED экран 128x64 точки SH1107 13PIN Лепильная FPC

Вертикальный тип 0,96 дюймовый OLED экран 128x64 точки SH1107 13PIN Лепильная FPC

Наименование марки:	Genyu
Номер модели:	GY64128-01
МОК:	100 штук
цена:	Подлежит обсуждению
Условия оплаты:	T/T, PayPal, западное соединение, MoneyGram, кредитная карточка
Способность к поставкам:	150 тыс. шт/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КНР

Сертификация:

RoHS, ISO9001: 2015

Размер панели:

00,96 дюйма (по диагонали)

Резолюция:

Точки 128*64

Отображение цвета:

Белый

Управляющий модуль:

SH1107

ФПК:

13 штифтов, сварка

Упаковывая детали:

Противопластиковые подносы и картонные коробки

Поставка способности:

150 тыс. шт/месяц

Выделить:

Вертикальный 0

96 дюймовый OLED экран

Вертикальный 0

Описание продукта

0.96 дюймовый OLED дисплей Вертикальный тип Белый 128x64 точки SH1107 13PIN Сплав FPC

А.0.96-дюймовый OLEDдисплей сSH1107Драйвер - это еще один популярный небольшой OLED-дисплей, часто используемый в проектах микроконтроллеров.SSD1306, но имеет некоторые различия с точки зрения его коммуникации и обработки дисплея.

Ключевые характеристики 0,96-дюймового OLED (SH1107):

Управляющий модуль:SH1107является контроллером, который управляет дисплеем.
Резолюция: Обычно128х64 пикселя.
Тип отображения: монохромные (черно-белые) OLED.
Размер0,96 дюйма по диагонали.
Протокол связи: Обычно используетсяI2CилиППИдля связи, хотя I2C более распространен.
Интерфейс: SH1107 совместим с обоимиI2CиППИинтерфейсов, ноI2CИнтерфейс более широко используется в небольших проектах.

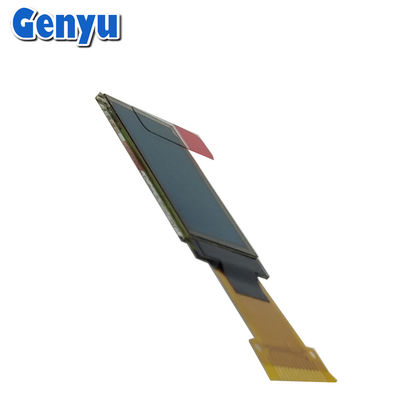

Вертикальный тип 0,96 дюймовый OLED экран 128x64 точки SH1107 13PIN Лепильная FPC 0

Подробные параметры:

1	Наименование марки	Геню
2	Номер модели	GY64128-01
3	Режим отображения	OLED ((Органический светоизлучающий диод)
4	Цвет	Белый
5	Размер	0.96 дюймов
6	Матрица точек	64*128 пикселей
7	Размер модуля	14.0 ((W) x28.0 ((H) x1.227 ((D) мм
8	Область просмотра	11.86 (W) x 22.74 ((H) мм
9	Активная зона	10.86 (W) х 21.74 ((H)мм
10	Размер точек	0.15 ((W) * 0.15 ((H) мм
11	Конечная точка	0.17(W) *0.17(H) мм
12	Диск IC	SH1107
13	Интерфейс	4-проводная серия, I2C
14	Коннектор FPC	13PIN, сварка
15	Напряжение	VDD=1,65~3,3V, Vin=8,5~9,5V
16	Угол обзора	160°

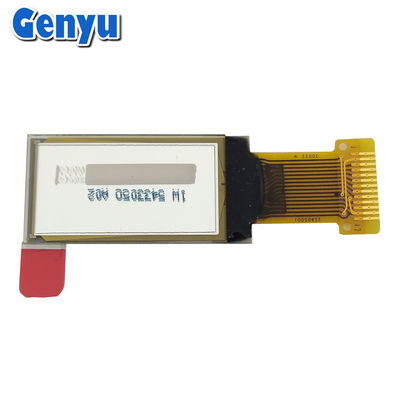

Вертикальный тип 0,96 дюймовый OLED экран 128x64 точки SH1107 13PIN Лепильная FPC 1

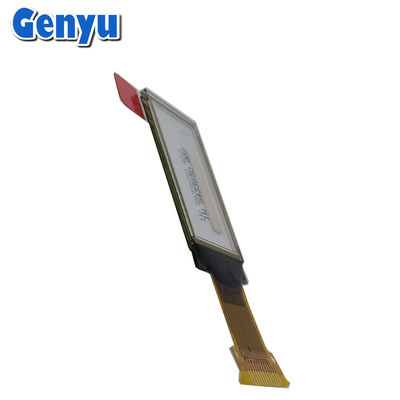

Вертикальный тип 0,96 дюймовый OLED экран 128x64 точки SH1107 13PIN Лепильная FPC 2

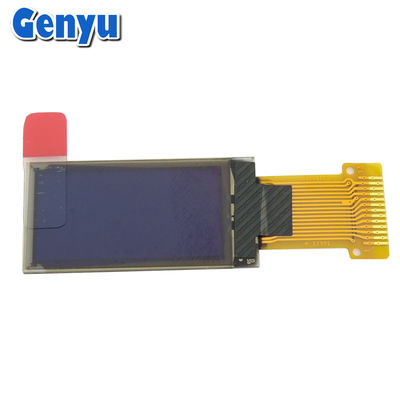

Вертикальный тип 0,96 дюймовый OLED экран 128x64 точки SH1107 13PIN Лепильная FPC 3

OLED-экраны (от 0,42 дюйма до 3,12 дюйма):

Мы в основном разрабатываем малые и средние OLED-дисплеи, в том числе 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" и 3,12 "и т.д.

Мы можем настроить FPC, интерфейс, сенсорную панель и плату PCB на основе ваших требований.

Преимущества SH1107 над другими контроллерами:

Более высокая совместимость: В то время как SSD1306 является более распространенным, SH1107 также хорошо поддерживается и хорошо работает в небольших устройствах, где требуется адресация памяти или конкретные функции отображения.
Более продвинутые функции: SH1107 может предлагать лучшие графические возможности и более эффективную обработку сложных дисплеев благодаря возможностям обработки памяти и драйверов.

Различия между SH1107 и SSD1306:

Обращение: SH1107 имеетРазличные адресации памятиЭто означает, что он может быть непосредственно не совместим с библиотеками, предназначенными для SSD1306 (хотя многие библиотеки будут работать с обоими).
Управление интерфейсом: SH1107 имеетслегка различная последовательность инициализациии команд управления, чем SSD1306, поэтому необходимы специальные библиотеки или конфигурации.

Выключение для SH1107 OLED (версия I2C):

Если вы используете0.96-дюймовый SH1107 OLEDдисплей с I2C-коммуникацией, общими булавками являются:

ВКК: источник питания (обычно 3,3 или 5 В).
ГНДНа земле.
SCL: Серийная часовая линия (I2C).
SDA: Серийная линия передачи данных (I2C).
RES (перезагрузка): Пин резета (необязательно для I2C, обычно привязанный к низкому уровню для I2C).
DC (данные/команды): Пин данных/указаний (используется для SPI, обычно связан низко для I2C).

Вертикальный тип 0,96 дюймовый OLED экран 128x64 точки SH1107 13PIN Лепильная FPC 5

Частые вопросы

1. Q: Какие продукты вы можете предоставить?

A. 1) Дисплей LCD с индивидуальным сегментом;

2) Монохромные графические/точечные матричные LCD-дисплейные модули;

3)Модули микродисплеев OLED;

4) Цветные TFT LCD дисплеи;

5) светодиодные подсветки.

2В: Где находится ваш завод?

А.Наш офис находится в Шэньчжэне, Гуандун и наша фабрика находится в провинции Цзянси.

3Вопрос: Вы предлагаете бесплатный образец?

Ответ: За первое сотрудничество будут взиматься сборы за образцы, а сумма будет возвращена на стадии массового заказа.

4Вопрос: Сколько времени для доставки?

Ответ: Для небольших заказов: 7-15 дней. Для массового производства: 25-30 дней.

5. Вопрос: Могу ли я получить более низкую цену на OLED-дисплеи?

О: Да, более дешевая цена при заказе больших/больших количеств.

6В: Как вы контролируете качество продукции?

Ответ: Все продукты проверяются на 100% перед отправкой.
