Высококонтрастный 1,3-дюймовый OLED дисплей 128x64 точек SH1106 30PIN

Высококонтрастный 1,3-дюймовый OLED дисплей 128x64 точек SH1106 30PIN

Наименование марки:	Genyu
Номер модели:	GY12864-18
МОК:	100 штук
цена:	Подлежит обсуждению
Условия оплаты:	T/T, PayPal, западное соединение, MoneyGram, кредитная карточка
Способность к поставкам:	150 тыс. шт/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КНР

Сертификация:

RoHS, ISO9001: 2015

Размер панели:

1.3 дюйма (диагонально)

Резолюция:

Точки 128*64

Отображение цвета:

Белый

Управляющий модуль:

SH1106

ФПК:

30pin, сварка

Упаковывая детали:

Противопластиковые подносы и картонные коробки

Поставка способности:

150 тыс. шт/месяц

Выделить:

Высококонтрастный 1

3-дюймовый OLED-дисплей

Высококонтрастный OLED дисплей 128x64

Описание продукта

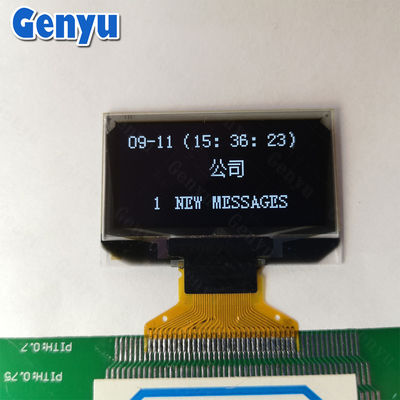

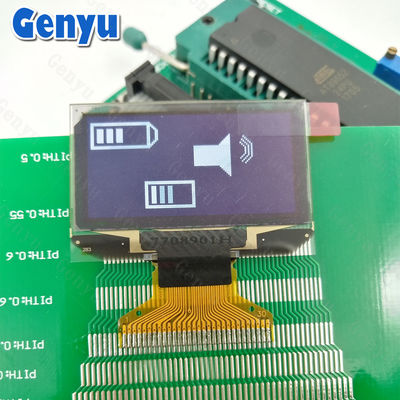

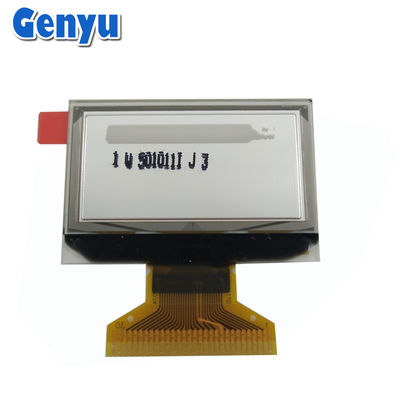

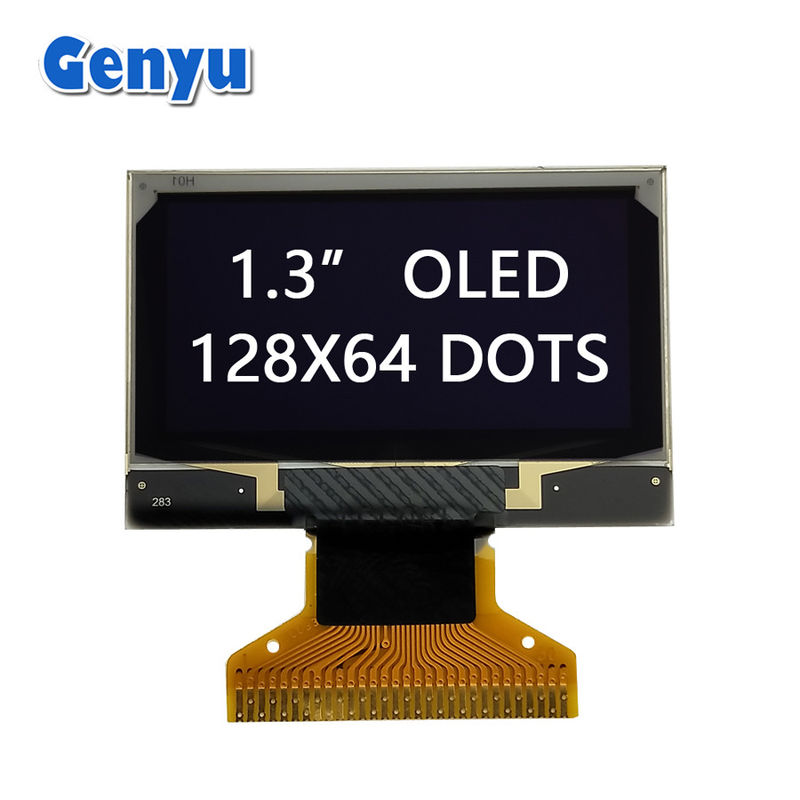

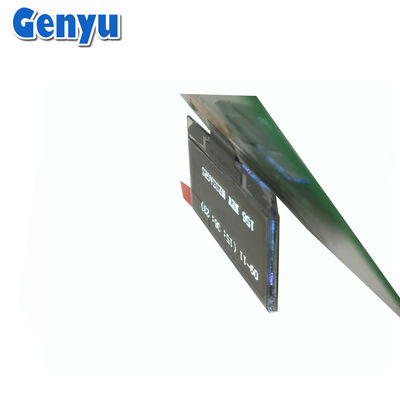

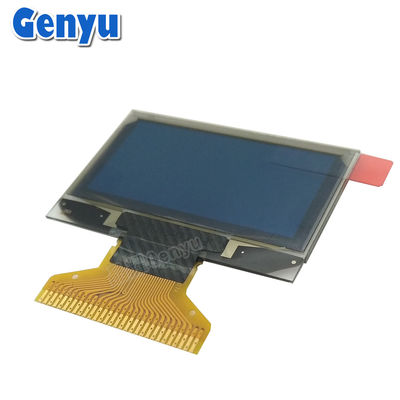

1.3 дюймовый OLED дисплей Белый цвет 128x64 точки SH1106 30PIN Сплав FPC

Ключевые особенности:

Размер дисплеяТридцать пять дюймов по диагонали.
Резолюция: Обычно128х64 пикселя(монохромный), но более высокие разрешения (например, 128x128 или 256x128) возможны, особенно для цветовых версий.
Цвет: Монохромный (черно-белый) наиболее распространен, но есть цветовые варианты (обычно RGB, иногда с более высоким разрешением).
Технологии: OLED (Organic Light Emitting Diode), который обеспечивает высокую контрастность, низкое потребление энергии и широкие углы просмотра.
Яркость: OLED обычно имеют более высокую яркость и контраст по сравнению с ЖК-дисплеями, а уровни черногонастоящий черныйпоскольку отдельные пиксели излучают свет непосредственно.
Интерфейсы: Обычно доступны вI2CиППИинтерфейсы, сI2CБыть более распространенным для легкой проводки.

Подробные параметры:

1	Наименование марки	Геню
2	Номер модели	GY12864-18
3	Режим отображения	OLED ((Органический светоизлучающий диод)
4	Цвет	Белый
5	Размер	1.3 дюйма
6	Матрица точек	128*64 пикселя
7	Размер модуля	34.5 ((W) x23.0 ((H) x1.427 ((D) мм
8	Область просмотра	31.42 (W) х 16.7 ((H)мм
9	Активная зона	29.42 ((W) x14.7 ((H)мм
10	Размер точек	0.21 ((W) *0.21 ((H) мм
11	Конечная точка	0.23(W) *0.23(H) мм
12	Диск IC	SH1106G
13	Интерфейс	Интерфейс 6800/8080, серийный интерфейс на 4 провода, I2C
14	Коннектор FPC	30PIN, сварка
15	Напряжение	VDD=1,65~3,3V, Vin=3,5~4,2V
16	Угол обзора	160°

Высококонтрастный 1,3-дюймовый OLED дисплей 128x64 точек SH1106 30PIN 0

OLED-экраны (от 0,42 дюйма до 3,12 дюйма):

Мы в основном разрабатываем малые и средние OLED-дисплеи, в том числе 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" и 3,12 "и т.д.

Мы можем настроить FPC, интерфейс, сенсорную панель и плату PCB на основе ваших требований.

Учитывание силы:

Большинство 1,3-дюймовых OLED-дисплеев могут работать на3.3Вили5В(в зависимости от версии дисплея). Однако, если вы используете микроконтроллер, какESP32, убедитесь, что OLED-дисплей питается напряжением, соответствующим его требованиям (3,3 В для некоторых дисплеев).

Обычные OLED контроллеры IC для 1,3 дюймовых дисплеев:

SSD1306: один из наиболее распространенных контроллеров, используемых в 1,3-дюймовых OLED-дисплеях с разрешением 128x64. Он поддерживает как I2C, так и SPI.
SSD1327: Другой популярный контроллер, используемый в аналогичных дисплеях, особенно для OLED с более высоким разрешением или цветными.
SH1106/SH1107: В некоторых дисплеях с одинаковым или аналогичным форм-фактором и разрешением.

Пиноут для 1,3-дюймового OLED-дисплея (версия I2C):

Если вы используете версию I2C10,3-дюймовый OLED-дисплей(с контроллером, какSSD1306илиSSD1327), типичным будет:

ВКК: источник питания (обычно 3,3 или 5 В).
ГНДНа земле.
SCL: Серийная часовая линия (I2C).
SDA: Серийная линия передачи данных (I2C).
RES (перезагрузка): Сбросить пин (необязательно для I2C).
DC (данные/команды): Пин данных/указаний (используется для SPI, обычно привязан к земле для I2C).

Частые вопросы

1. Q: Какие продукты вы можете предоставить?

A. 1) Дисплей LCD с индивидуальным сегментом;

2) Монохромные графические/точечные матричные LCD-дисплейные модули;

3)Модули микродисплеев OLED;

4) Цветные TFT LCD дисплеи;

5) светодиодные подсветки.

2В: Где находится ваш завод?

А.Наш офис находится в Шэньчжэне, Гуандун и наша фабрика находится в провинции Цзянси.

3Вопрос: Вы предлагаете бесплатный образец?

Ответ: За первое сотрудничество будут взиматься сборы за образцы, а сумма будет возвращена на стадии массового заказа.

4Вопрос: Сколько времени для доставки?

Ответ: Для небольших заказов: 7-15 дней. Для массового производства: 25-30 дней.

5. Вопрос: Могу ли я получить более низкую цену на OLED-дисплеи?

О: Да, более дешевая цена при заказе больших/больших количеств.

6В: Как вы контролируете качество продукции?

Ответ: Все продукты проверяются на 100% перед отправкой.
