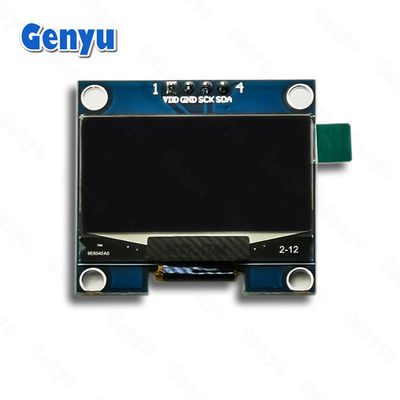

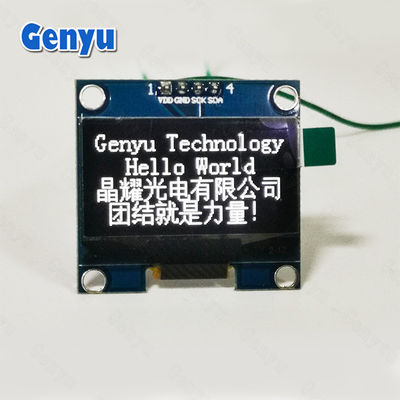

1.3 дюймовый I2C OLED дисплейный модуль Белый цвет 128x64 Разрешение SH1106

1.3 дюймовый I2C OLED дисплейный модуль Белый цвет 128x64 Разрешение SH1106

Наименование марки: Genyu
Номер модели: GY12864-96
МОК: 100 штук
цена: Подлежит обсуждению
Условия оплаты: T/T, PayPal, западное соединение, MoneyGram, кредитная карточка
Способность к поставкам: 150 тыс. шт/месяц
Подробная информация
Место происхождения:
КНР
Сертификация:
RoHS, ISO9001: 2015
Размер панели:
1.3 дюйма (диагонально)
Резолюция:
Точки 128*64
Отображение цвета:
Белый
Управляющий модуль:
SH1106
интерфейс:
I2C
Упаковывая детали:
Коробки из пенного хлопка и картона
Поставка способности:
150 тыс. шт/месяц
Выделить:

1.3 дюймовый I2C OLED дисплей

,

1.3 дюймовый OLED дисплей 128x64

,

Белый 1

Описание продукта

1.3 дюймовый OLED дисплейный модуль Белый цвет 128x64 Разрешение SH1106 Интерфейс I2C



Ключевые особенности:



  • Размер дисплея: 1,3 дюйма (по диагонали).
  • Резолюция: 128x64 пикселя (монохромный).
  • Контроллер: SH1106.
  • Интерфейс: I2C (или SPI, но I2C более распространен для этого дисплея).
  • Потребление энергии: Очень низкий, особенно при отображении более темного контента.
  • Отличный контраст: Технология OLED обеспечивает идеальные черные уровни и высокие контрастные коэффициенты.
  • Цвет: Обычно черно-белый, но могут существовать и другие цветовые комбинации (синий/белый).

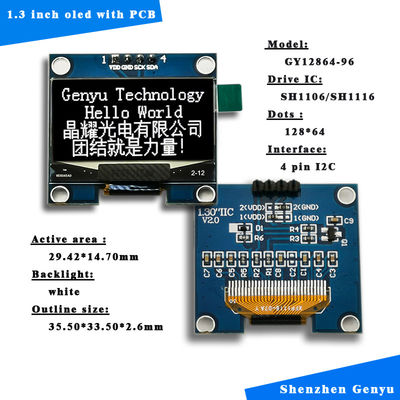

Подробные параметры:



1 Наименование марки Геню
2 Номер модели GY12864-96
3 Режим отображения OLED ((Органический светоизлучающий диод)
4 Цвет Белый
5 Размер 10,3 дюйма
6 Матрица точек 128*64 пикселя
7 Размер модуля
35.5 ((W) x 33.5 ((H) x 11.3 ((D) мм
8 Область просмотра 31.42 (W) х 16.70 ((H)мм
9 Активная зона
29.42 (W) x 14.70 ((H)мм
10 Размер точек 0.21 ((W) *0.21 ((H) мм
11 Конечная точка 0.23(W) *0.23(H) мм
12 Диск IC SH1106G
13 Интерфейс
I2C
14 Коннектор FPC 4PIN, сварка
15 ПИН-кодСтрелка 2.54 мм
16 Способ привода VCC = 3,3V ~ 4,2V
17 Угол обзора 160°



1.3 дюймовый I2C OLED дисплейный модуль Белый цвет 128x64 Разрешение SH1106 0







OLED-экраны (от 0,42 дюйма до 3,12 дюйма):



Мы в основном разрабатываем малые и средние OLED-дисплеи, в том числе 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" и 3,12 "и т.д.

Мы можем настроить FPC, интерфейс, сенсорную панель и плату PCB на основе ваших требований.



1.3 дюймовый I2C OLED дисплейный модуль Белый цвет 128x64 Разрешение SH1106 1







SH1106 против SSD1306:





В то времяSH1106иSSD1306похожи во многих отношениях, есть несколько различий:

  • Организация памяти: SH1106 имеет другую компоновку памяти по сравнению с SSD1306, что может повлиять на то, как отображаются изображения и текст.

  • Инициализация: SH1106 может потребовать немного другой процедуры инициализации по сравнению с SSD1306,что означает, что некоторые библиотеки, которые работают с SSD1306 может не работать должным образом с SH1106 без некоторых корректировок.

  • Поддержка контроллера: SH1106 поддерживает обаI2CиППИI2C используется для небольших встроенных проектов.





Пиноут для 1,3-дюймовой SH1106 OLED (I2C):





Для типичного10,3-дюймовый SH1106 OLED модульсI2Cинтерфейс, изображение обычно выглядит так:

  1. ВКК: питание (обычно3.3Вили, в зависимости от модели дисплея).

  2. ГНДНа земле.

  3. SCL: Серийная часовая линия (I2C).

  4. SDA: Серийная линия передачи данных (I2C).

  5. RES (перезагрузка): Переключатель (необязательно для I2C связи).

  6. DC (данные/команды): Пин данных/управления (обычно привязан к земле для I2C).


Частые вопросы
1. Q: Какие продукты вы можете предоставить?

A. 1) Дисплей LCD с индивидуальным сегментом;

2) Монохромные графические/точечные матричные LCD-дисплейные модули;

3)Модули микродисплеев OLED;

4) Цветные TFT LCD дисплеи;

5) светодиодные подсветки.



2В: Где находится ваш завод?

А.Наш офис находится в Шэньчжэне, Гуандун и наша фабрика находится в провинции Цзянси.

3Вопрос: Вы предлагаете бесплатный образец?
Ответ: За первое сотрудничество будут взиматься сборы за образцы, а сумма будет возвращена на стадии массового заказа.

4Вопрос: Сколько времени для доставки?
Ответ: Для небольших заказов: 7-15 дней. Для массового производства: 25-30 дней.

5. Вопрос: Могу ли я получить более низкую цену на OLED-дисплеи?

О: Да, более дешевая цена при заказе больших/больших количеств.



6В: Как вы контролируете качество продукции?

Ответ: Все продукты проверяются на 100% перед отправкой.
