SSD1309 1,54 дюймовый OLED экран Синий больший пластинка PCB 128x64 I2C OLED дисплей

SSD1309 1,54 дюймовый OLED экран Синий больший пластинка PCB 128x64 I2C OLED дисплей

Наименование марки: Genyu
Номер модели: GY12864-91
МОК: 100 штук
цена: Подлежит обсуждению
Условия оплаты: T/T, PayPal, западное соединение, MoneyGram, кредитная карточка
Способность к поставкам: 150 тыс. шт/месяц
Подробная информация
Место происхождения:
КНР
Сертификация:
RoHS, ISO9001: 2015
Размер панели:
1.54 дюйма (по диагонали)
Резолюция:
Точки 128*64
Отображение цвета:
синий
Управляющий модуль:
SSD1309
интерфейс:
I2C
Упаковывая детали:
Коробки из пенного хлопка и картона
Поставка способности:
150 тыс. шт/месяц
Выделить:

1.54 дюймовый OLED экран

,

SSD1309 OLED экран

,

oled дисплей 128x64

Описание продукта

1.54 дюймовый OLED экран Синий Больший ПКБ-карта 128x64 пикселей SSD1309 I2C интерфейс



Ключевые особенности:



  1. Интерфейс: SSD1309 поддерживаетI2CилиППИЭто делает его совместимым со многими микроконтроллерамиArduino,Raspberry Pi,ESP32,И так далее.

  2. Технология отображения: SSD1309 используется для управленияOLED (органический светоизлучающий диод)экраны, которые обеспечивают отличную контрастность и низкое потребление энергии, потому что каждый пиксель освещается индивидуально (без подсветки).

  3. Низкое энергопотребление: OLED-экраны известны своим низким энергопотреблением, особенно при отображении темного контента, поскольку они потребляют энергию только для пикселей, которые включены (не требуется подсветка).

  4. Высокая контрастность и широкие углы обзора: OLED-дисплеи имеют высокое соотношение контрастности, обеспечивая глубокий черный цвет и яркие цвета (если применимо), а также широкие углы просмотра.

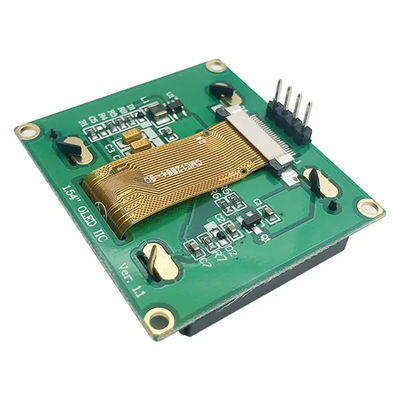

SSD1309 1,54 дюймовый OLED экран Синий больший пластинка PCB 128x64 I2C OLED дисплей 0







Подробные параметры:



1 Наименование марки Геню
2 Номер модели GY12864-91
3 Режим отображения OLED ((Органический светоизлучающий диод)
4 Отображение цвета Синий
5 Размер панели 1.54 дюйма
6 Матрица точек 128*64 пикселя
7 Размер модуля
47.0(W) x 43.0 ((H) x 13.8 ((D) мм

8

Область просмотра

37.06 ((W) x19.52 ((H)мм

9 Активная зона
35.06 ((W) x17.52 ((H)мм
10 Размер точек 0.254(W)x 0,254 ((H) мм
11 Конечная точка 0.274 ((W) x 0.274 ((H)мм
12 Диск IC SSD1309
13 Интерфейс I2C
14 Операционная температура -40 ~ +70°C
15 Напряжение 3 ~ 5 В
16 Пин-питч 2.54 мм

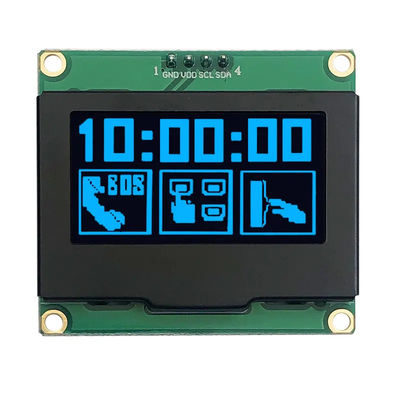

SSD1309 1,54 дюймовый OLED экран Синий больший пластинка PCB 128x64 I2C OLED дисплей 1







OLED-экраны (от 0,42 дюйма до 3,12 дюйма):



Мы в основном разрабатываем малые и средние OLED-дисплеи, в том числе 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" и 3,12 "и т.д.

Мы можем настроить FPC, интерфейс, сенсорную панель и плату PCB на основе ваших требований.

1. прямоугольная форма
2. Квадратная форма
3. Тип строк


SSD1309 1,54 дюймовый OLED экран Синий больший пластинка PCB 128x64 I2C OLED дисплей 2







Как установить интерфейс 1,54-дюймового PMOLED-дисплея с микроконтроллером (например, Arduino):



  1. Проводка для I2C:

    • ВККдо 3.3V или 5V (проверьте требования к напряжению дисплея)

    • ГНДв GND

    • SCLк SCL (A5 на Arduino Uno)

    • SDAк SDA (A4 на Arduino Uno)

  2. Проводка для SPI:

    • ВККдо 3,3 или 5 В

    • ГНДв GND

    • SCK(Серийный Часы) на цифровой пин 13 на Arduino

    • МОСИ(Master Out Slave In) на цифровой пин 11 на Arduino

    • CS(Выбор чипа) на цифровой пин (например, 10)

    • DC(Данные/команда) на цифровой пин (например, 9)

    • ВИЭ(перезагрузка) на цифровой пин (например, 8)

  3. БиблиотекиВы можете использовать библиотеки, такие как:Adafruit SSD1306(для OLED-дисплеев) илиU8g2Эти библиотеки поддерживают различные функции, такие как рисование форм, текста и изображений.


Частые вопросы
1. Q: Какие продукты вы можете предоставить?

A. 1) Дисплей LCD с индивидуальным сегментом;

2) Монохромные графические/точечные матричные LCD-дисплейные модули;

3)Модули микродисплеев OLED;

4) Цветные TFT LCD дисплеи;

5) светодиодные подсветки.



2В: Где находится ваш завод?

А.Наш офис находится в Шэньчжэне, Гуандун и наша фабрика находится в провинции Цзянси.

3Вопрос: Вы предлагаете бесплатный образец?
Ответ: За первое сотрудничество будут взиматься сборы за образцы, а сумма будет возвращена на стадии массового заказа.

4Вопрос: Сколько времени для доставки?
Ответ: Для небольших заказов: 7-15 дней. Для массового производства: 25-30 дней.

5. Вопрос: Могу ли я получить более низкую цену на OLED-дисплеи?

О: Да, более дешевая цена при заказе больших/больших количеств.



6В: Как вы контролируете качество продукции?

Ответ: Все продукты проверяются на 100% перед отправкой.
