3.2 дюймовый TFT LCD дисплейный модуль с разрешением 240x320 и параллельным MCU 16-битным интерфейсом для бытовой техники

Наименование марки:	Genyu
МОК:	10
цена:	CN¥19.57-27.39

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Гуандун, Китай

Размер дисплея:

3,2 дюйма

Режим отображения:

240*320

ИС привода:

ILI9341V

Интерфейс:

Параллельный микроконтроллер 16 бит

Угол обзора:

12 часов

Подсветка:

Белый светодиод

Источник питания:

3,3 В

Размер модуля:

55,04х77,7х2,4 мм

Активная область:

480,6*64,8 мм

Яркость:

260 кд/м2

Разрешение:

240RGBx320 пикселей

Рабочая температура:

-10~60°С

Тип дисплея:

TFT

Структура:

ЖК + ИК + ФПК + БЛ

Направление просмотра:

12 часов

Выделить:

3.2-дюймовый TFT LCD дисплей

Модуль LCD с разрешением 240x320

ЖК-панель с параллельным интерфейсом MCU 16 бит

Описание продукта

3,2-дюймовый TFT LCD модуль с разрешением 240x320

Компактный 3,2-дюймовый TFT LCD модуль с разрешением 240x320, разработанный специально для бытовой техники.

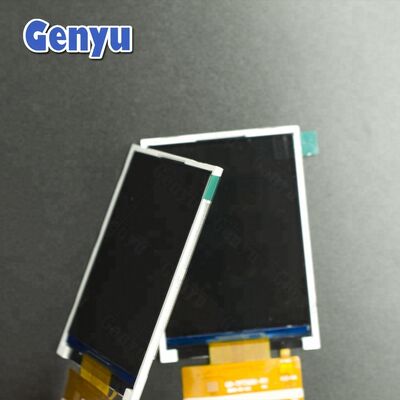

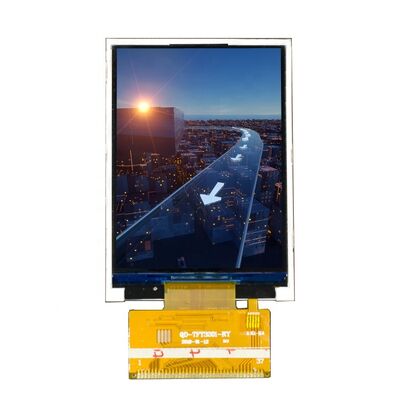

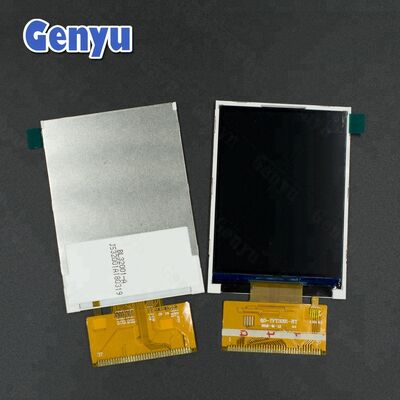

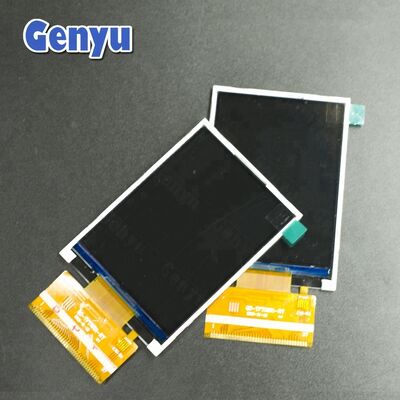

Изображения продукта

Технические характеристики

Тип дисплея	240RGB × 320 точек TFT LCD
Размер экрана	3,2 дюйма
Интерфейс	Параллельный MCU 16 бит / 8 бит
Контроллер IC	ILI9341V
Яркость	260 кд/м²
Источник питания	2,8 В
Разрешение	240RGB × 320 пикселей
Размер модуля	55,04 × 77,7 × 2,4 мм
Область просмотра	48,6 × 64,8 мм
Направление просмотра	12 часов
Рабочая температура	-10°C до 60°C

Определение контактов

№ контакта	Название контакта	№ контакта	Название контакта
1	GND	25	GND
2	VCC(2,8V)	26	YD
3	IOVCC	27	XR
4	CS	28	YU
5	RS	29	XL
6	WR	30-34	LEDK1-LEDK5
7	RD	35	NC
8	RESET	36	LEDA
9-24	DB1-DB17	37	IMO

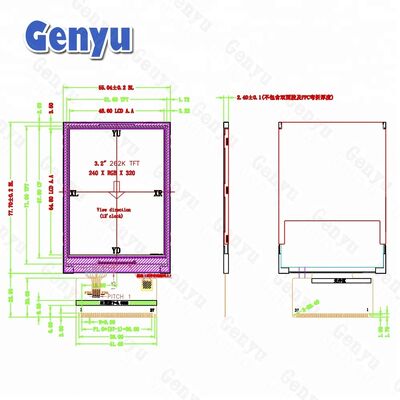

Детали конструкции

Интегрированный модуль LCD + IC + FPC + подсветка

Упаковка и доставка

Условия оплаты

T/T, Western Union, Paypal - Пожалуйста, свяжитесь с нами перед оплатой

Срок доставки

Товары отправляются в течение 3 рабочих дней после оплаты
DHL/UPS/FedEx/TNT: 2-5 рабочих дней
EMS: 7-10 рабочих дней
CPAM/HKPAM: 10-30 рабочих дней

Упаковка

Антистатический пакет или пузырчатый пакет (для образцов)
Пластиковый поддон
Картонная коробка

Наши преимущества

Подробные технические характеристики: Полная техническая документация, включая спецификации экрана/модуля/драйвера IC и схемы применения
Поддержка исходного кода: Предоставляется полный исходный код или код инициализации
Техническая поддержка: Опытная команда инженеров, предлагающая комплексные технические услуги
Услуги по настройке: Доступны индивидуальные FPC, PCB и дизайн модуля
Разработка решений: Специальные функциональные решения, адаптированные к вашим требованиям

Приверженность качеству и обслуживанию

Техническая поддержка: Доступна на протяжении всего процесса разработки

Гарантия качества: Все продукты проходят испытания на старение со 100% визуальным и электрическим контролем

Совместимость продуктов: Предварительное уведомление об обновлениях с идеальной обратной совместимостью

Гарантия: 12-месячный гарантийный срок на продукцию

Часто задаваемые вопросы

Производственная мощность

Производственная площадь 30 000 м² с более чем 800 сотрудниками в отделах LCD/LCM

Контроль качества

Сертификаты ISO9001, RoHS, CE с комплексным контролем качества от начала до конца

Минимальный объем заказа

Строгих ограничений для стандартных моделей нет; MOQ для индивидуальных моделей зависит от размера LCD

Сроки выполнения заказа

Стандартные модели: в наличии или 1-2 недели; Индивидуальные модели: 5-6 недель

Образцы

Бесплатные образцы доступны с бесплатной доставкой по Китаю; Индивидуальные LCD обычно 5-8 бесплатных образцов

Настройка

Доступны полные услуги OEM, включая TN, HTN, STN, FSTN VA/BTN LCD дисплеи и сенсорные панели

Ассортимент продукции

LCD дисплей, AMOLED дисплей, OLED дисплей, TFT LCD, подсветка, индивидуальный LCD, COG LCD, COB LCD модуль, TFT LCD модуль, графический LCD дисплей, сегментный LCD, 128x64 LCD

Техническая поддержка

Полные технические чертежи, данные драйвера IC, коды инициализации и инженерная поддержка

Расположение заводов

Заводы в Шэньчжэне и провинции Цзянси - Добро пожаловать в гости с услугой трансфера из аэропорта Шэньчжэнь Баоань или со станции Шэньчжэнь Северная высокоскоростной железной дороги

Контактная информация

Контакт: Эрика

Опыт: 20 лет в производстве микро LCD панелей

Предлагаемые услуги:

Прием мелких заказов
Высокое качество по конкурентоспособным ценам
Гарантированные сроки выполнения массового производства
Бесплатные технические услуги
Достаточное количество запасных частей с каждым заказом
