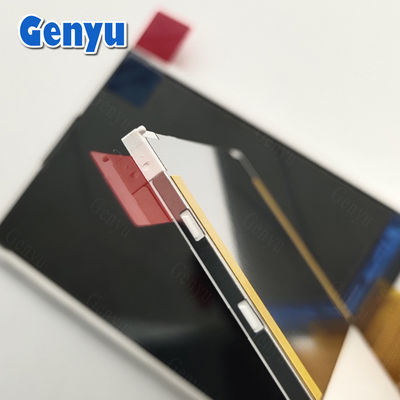

IPS TFT ЖК-дисплей - 2,4 дюйма для дисплеев экологического и наружного оборудования

Обзор продукта

Оборудование для мониторинга окружающей среды, сельскохозяйственные технологические устройства и промышленное оборудование для наружного применения требуют компонентов дисплея, которые могут обеспечивать стабильную работу в широком диапазоне температур и в условиях высокой освещенности на открытом воздухе. 2,4-дюймовый ЖК-дисплей IPS TFT разработан для этих требовательных приложений благодаря сочетанию технологии широкого угла обзора IPS, надежной платформы драйверов NV3030B и механической надежности 18-контактного паяного соединения FPC. Дисплеи наружного оборудования сталкиваются с проблемой читаемости при ярком прямом солнечном свете, а также в условиях низкой освещенности при сборе полевых данных ранним утром или вечером. Панель IPS обеспечивает широкий угол обзора и стабильное качество изображения, необходимые операторам наружного и полевого оборудования, а небольшое количество контактов интерфейса SPI упрощает аппаратную конструкцию оборудования, развертываемого в полевых условиях, где доступность контактов ввода-вывода на главном микроконтроллере часто ограничена.

Технические характеристики

Ключевые преимущества

· Панель IPS со свободным углом обзора для просмотра полевого оборудования на открытом воздухе — постоянный цвет и яркость под любым углом обзора означает, что дисплей читается при ярком солнечном свете, в тени и под всеми углами между ними в полевых условиях на открытом воздухе.

· Интерфейс SPI для простого проектирования аппаратного обеспечения полевого оборудования — четырехпроводный интерфейс SPI сводит к минимуму использование выводов ввода-вывода на главном микроконтроллере, что важно для компактного полевого оборудования с ограниченным пространством на плате.

· Микросхема драйвера NV3030B для проверенной производительности наружных дисплеев. Серия NV3030 имеет большой опыт работы в наружных и промышленных дисплеях, обеспечивая уверенность в долгосрочной надежности.

· 18-контактный разъем FPC для пайки обеспечивает механическую надежность при развертывании в полевых условиях — постоянное паяное соединение выдерживает механические удары и вибрацию при развертывании полевого оборудования без проблем с надежностью разъема, как у альтернативных разъемов ZIF.

· Сертификаты RoHS и ISO9001:2015 для доступа на международный рынок. Сертификаты окружающей среды и качества поддерживают выход на рынки Европы, Северной Америки и других регулируемых международных рынков.

Приложения

Дисплеи оборудования для мониторинга окружающей среды, экраны устройств сельскохозяйственной техники, приборы для мониторинга качества воды, дисплеи метеостанций, экраны наружного GPS и сбора полевых данных, дисплеи приборов горнодобывающего оборудования и интерфейсы оборудования дистанционного зондирования.

Почему это работает

Полевое оборудование и наружные приборы представляют собой одни из самых сложных условий для компонентов электронных дисплеев, поскольку сочетание колебаний температуры, диапазона окружающего освещения и механических напряжений шире и серьезнее, чем практически в любой другой категории приложений. Дисплей на станции мониторинга качества воды в удаленном месте должен надежно работать под прямым летним солнцем при температуре 40 градусов по Цельсию и в морозных зимних условиях, он должен быть читаемым при ярком солнечном свете и в темноте в полевые часы в 4 часа утра, а также должен выдерживать механические удары и вибрацию при развертывании в полевых условиях без возникновения сбоев в электрическом соединении. Технология панели IPS отвечает требованиям качества просмотра благодаря стабильному цвету и яркости под всеми углами обзора, а также относительно высокой яркости, обеспечивающей читаемость при солнечном свете. 18-контактное паяное соединение FPC удовлетворяет требованиям механической надежности, устраняя виды отказов разъема, которые мешают разъемам ZIF в полевых условиях: растрескивание корпуса разъема в результате термоциклирования, сопротивление контакта увеличивается по мере окисления контактов, ухудшение силы вставки в результате термических циклов. Ни один из этих видов отказа не влияет на паяное соединение, поскольку здесь нет механического контактного интерфейса — есть только постоянная металлургическая связь между медью FPC и контактной площадкой материнской платы. Интерфейс SPI является практичным выбором для полевого оборудования, поскольку он сводит к минимуму требования к контактам ввода-вывода на главном микроконтроллере, что важно для компактных полевых приборов, где пространство на плате и доступность ввода-вывода ограничены.
